应用领域

　　T01系列电子膨胀阀主要用于家用一拖一变频空调系统(全闭带流量场合)，实现制冷剂流量的自动调节，达到快速制冷、精确控温、节能静音等目的，还可用于其它控制系统。该阀具有可逆性，能实现制冷，制热状态下流量的自动控制。



特 点

　　◆安装空间小：高度低、体积小、重量轻

　　◆对抗系统冷媒噪音的适应性广

　　◆外包封线圈结构：耐腐蚀性更好

　　◆介质流动方向：正反皆可

　　◆T01型属于Q型、S型电子膨胀阀的更新换代产品



工作条件

　　◆适用制冷剂：R22、R407C、R410A、R32等

　　◆容量范围：1US.T~5US.T(R22名义容量)

　　◆适用介质温度：-30℃～+70℃(通电率50%以下)

　　◆适用环境温度：-30℃～+60℃(通电率50%以下)

　　◆相对湿度：95%RH以下

　　◆推荐安装方式：线圈朝上，阀体转子中轴线与水平面垂直，偏差在±15°以内

　　◆配套线圈：M10系列

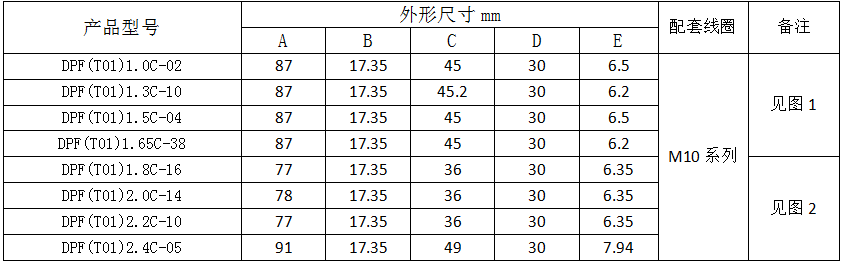

尺  寸

图1

图2



注意事项

　　1) 关于系统的匹配特性，请先进行试验确认。

　　2) 配用电子膨胀阀的空调，请务必在阀前后安装100目以上的过滤网。

　　3) 装配焊接配管时，请务必确保阀体温度不超过120℃。

　　4) 使用安装过程中，保持阀内干燥清洁。

　　5)电子膨胀阀阀体与线圈必须配套使用，且需均为三花智控产品。

　　6)线圈与阀体组装后，需卡接到位。

　　7)产品使用前，请确认型号、电压等是否符合系统匹配要求，避免使用错误造成线圈烧毁等故障。

　　8)产品包装内附使用说明书，未尽事宜可详询销售人员。

　　9)该产品为单品阀体，如需配套线圈需单独购买。



免责条款

　　需要按双方约定的工况下使用，超出正常使用造成的异常问题，我司不承担责任。

       请慎重下单，核对产品尺寸数据，产品一经售出，非产品本身质量问题，概不退换。
